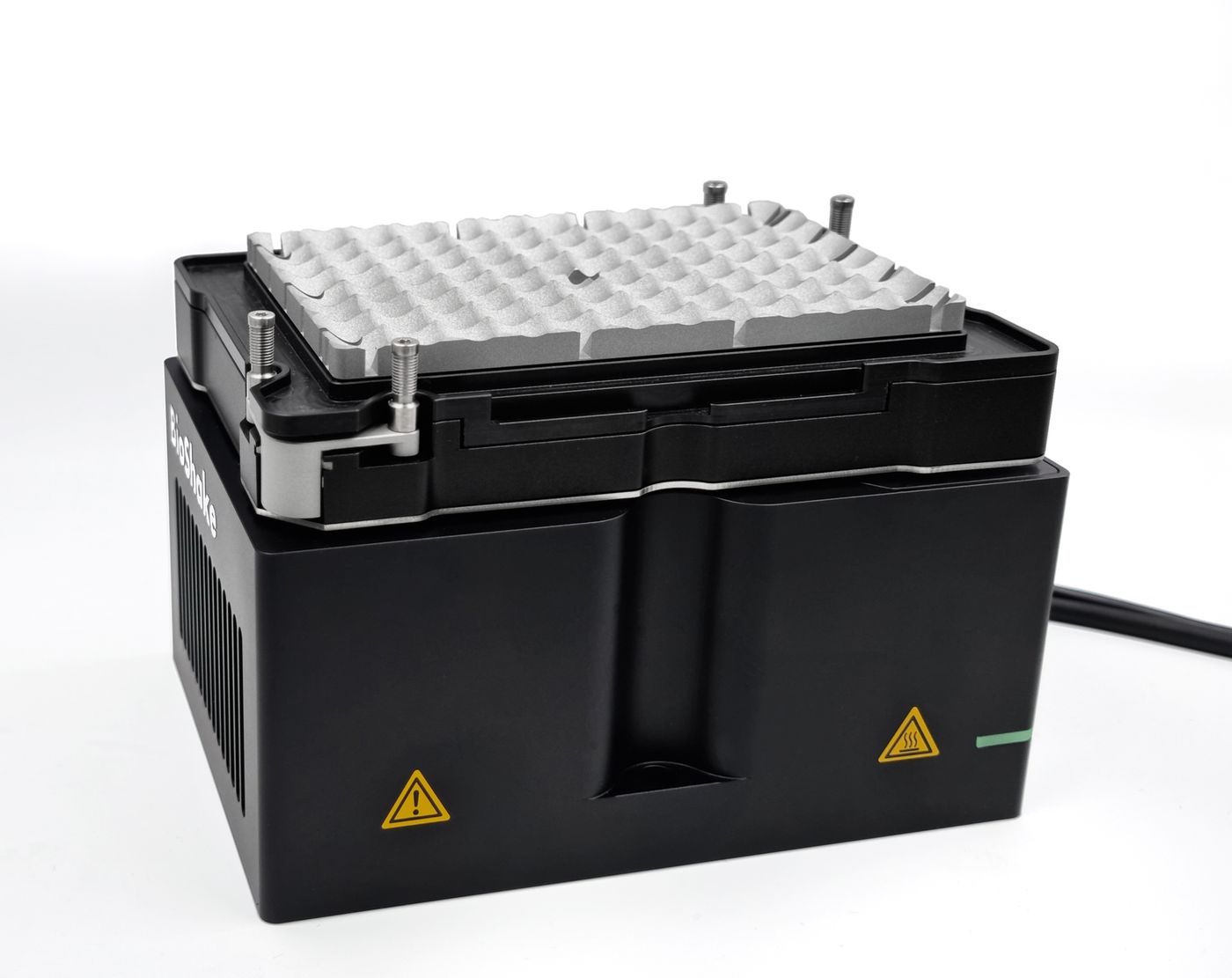

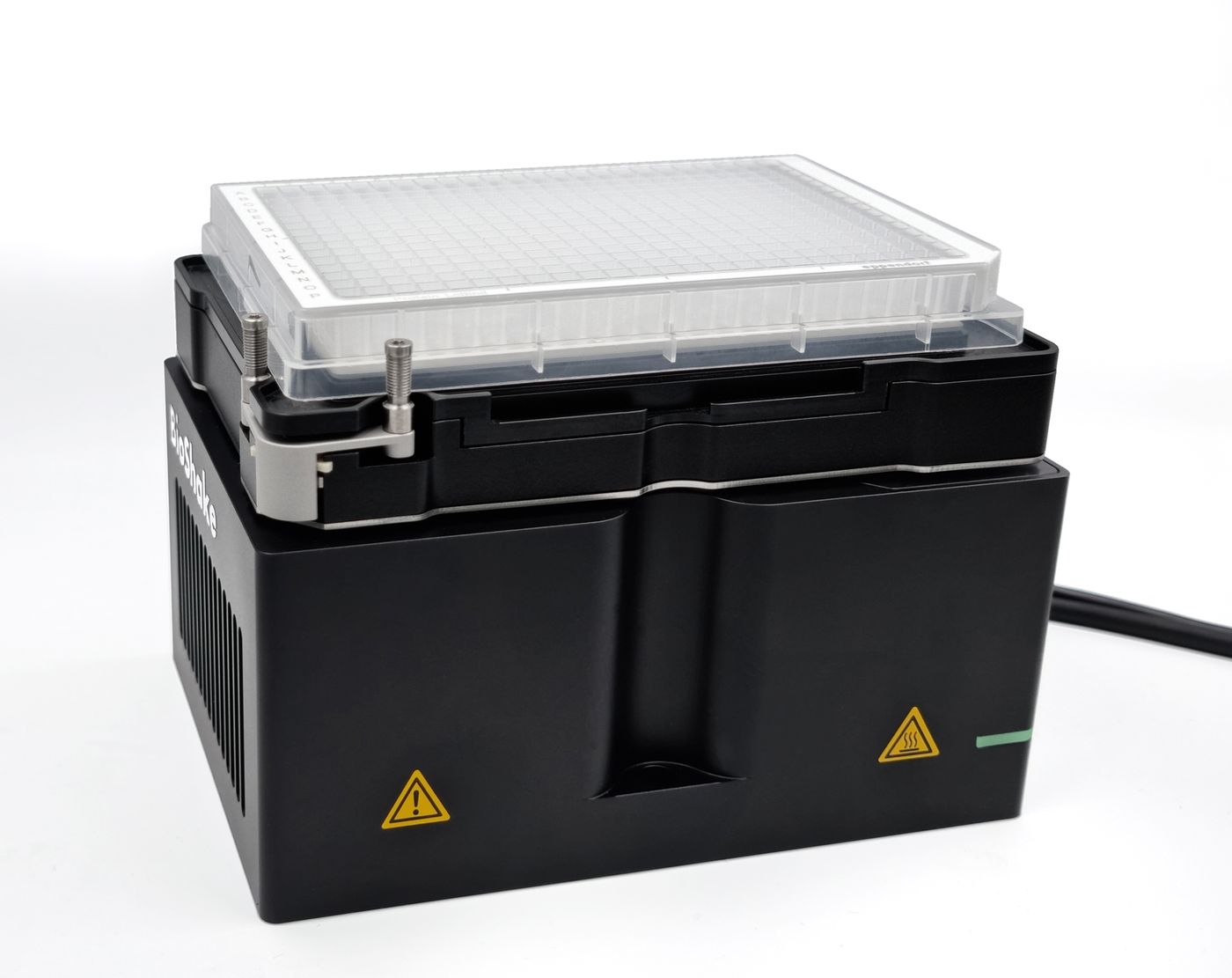

BioShake Q1 - 振荡制热制冷（瓶试管 24/48/96微孔板深孔板板夹紧功能） -Flow Robotics

铝 -20°C至99.9°C 2 毫米轨道 3000 转/分适配器深孔板 96/384 孔板

主要优点

BioShake Q1 是 48/96/384 孔微孔板的理想且最有效的恒温振荡器。优化的轨道混合系统和质量平衡元件可减少满载微孔板冷却、加热和混合过程中的噪音和振动。

Q1可在-20°C 至 99.9°C 之间完全调节，远远超出大多数其他

先进技术

节省时间。

将混合操作与孵育阶段相结合，减少了反应过程时间和操作员的工作量，并提高了许多程序的效率，从而提高了吞吐量。

一流的铝制外壳赋予 BioShake Q1 基本功能。它提供高安全性和设备稳定性，并确保较长的使用寿命。

温和混合样品

通过平面轨道运动

德国设计和制造的 BioShake Q1 恒温振荡器提供超高效的二维摇动轴，因此样品在竞争系统所需时间的一小部分内即可完全混合。2.0 毫米的混合轨道始终恒定。轨道摇动控制精确；混合后无需旋转板子。

可在 200 至 3,000 rpm之间完全调节，远远超出大多数其他品牌的速度，可确保对试管、玻璃瓶或整个 96 孔微孔板进行快速、无飞溅的混合。

均匀冷却和加热

采用强大的珀尔帖元件技术

许多实验室实验需要在-20°C 至 99°C 的范围内以非常精确的方式快速加热和冷却。使用最佳平衡的冷却和加热元件，可以实现 Q1的精确温度控制。新颖的 Peltier 技术与最小化的电子设备和可靠的算法相结合，可确保每个实验室自动化项目具有较长的使用寿命。

BioShake Q1 是精确设定和维持温度的理想设备。该模块仅比标准微孔板稍大。Q1 可在 -20°C 至 99°C 之间完全调节，远远超过大多数其他品牌的冷却和加热精度，可确保对微孔板、试管和小瓶进行出色的温度控制。

所有部件均在内部，只需要一台 PC 进行控制。

温度可选范围为 -20°C 至 99°C，步长为 0.1°C。标称调节精度优于 ±0.2°C ，冷却表面温度分布均匀性在 4°C 时优于 ±1.0°C。

可更换的热适配器和热块完美适配微孔板、试管或玻璃小瓶。

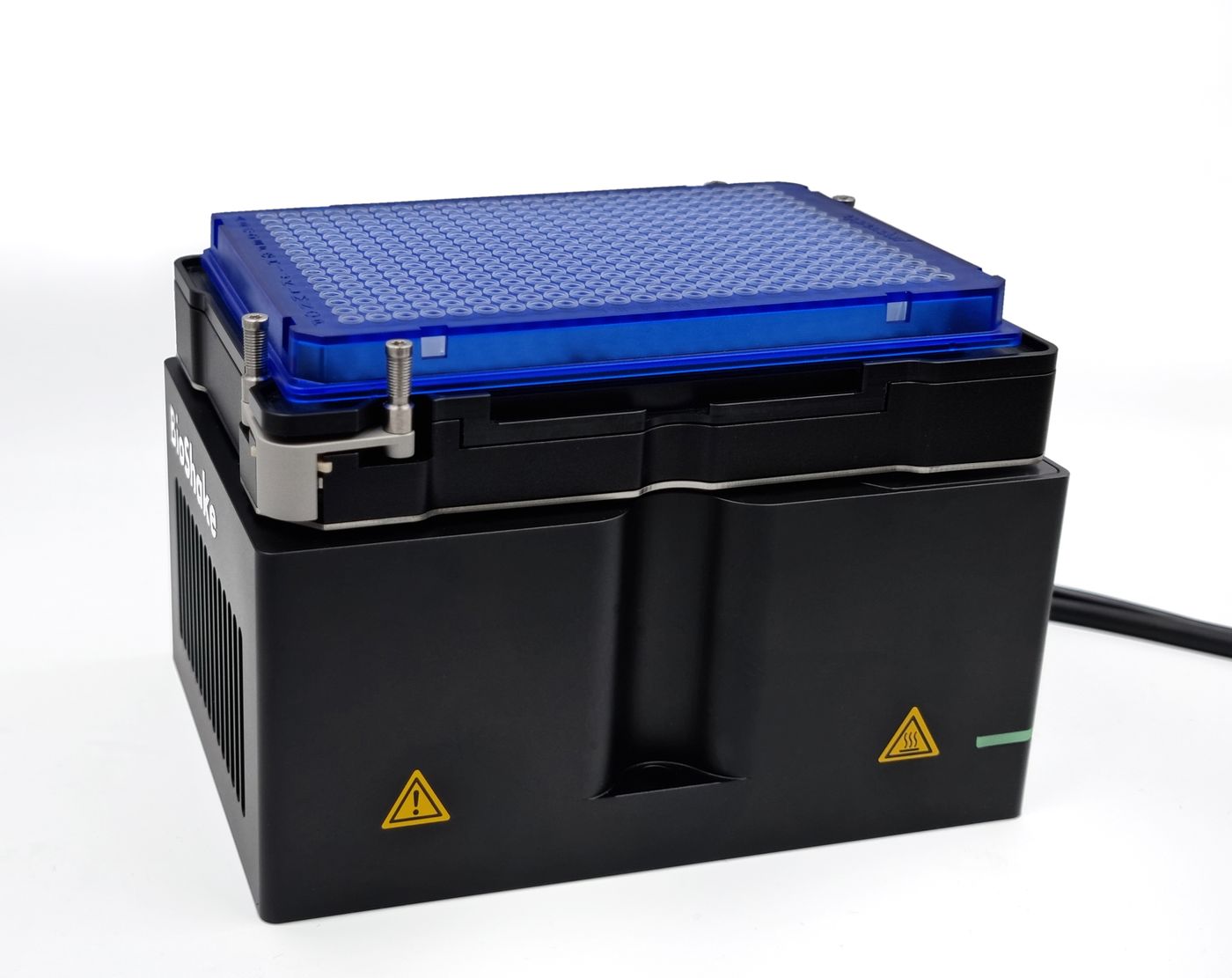

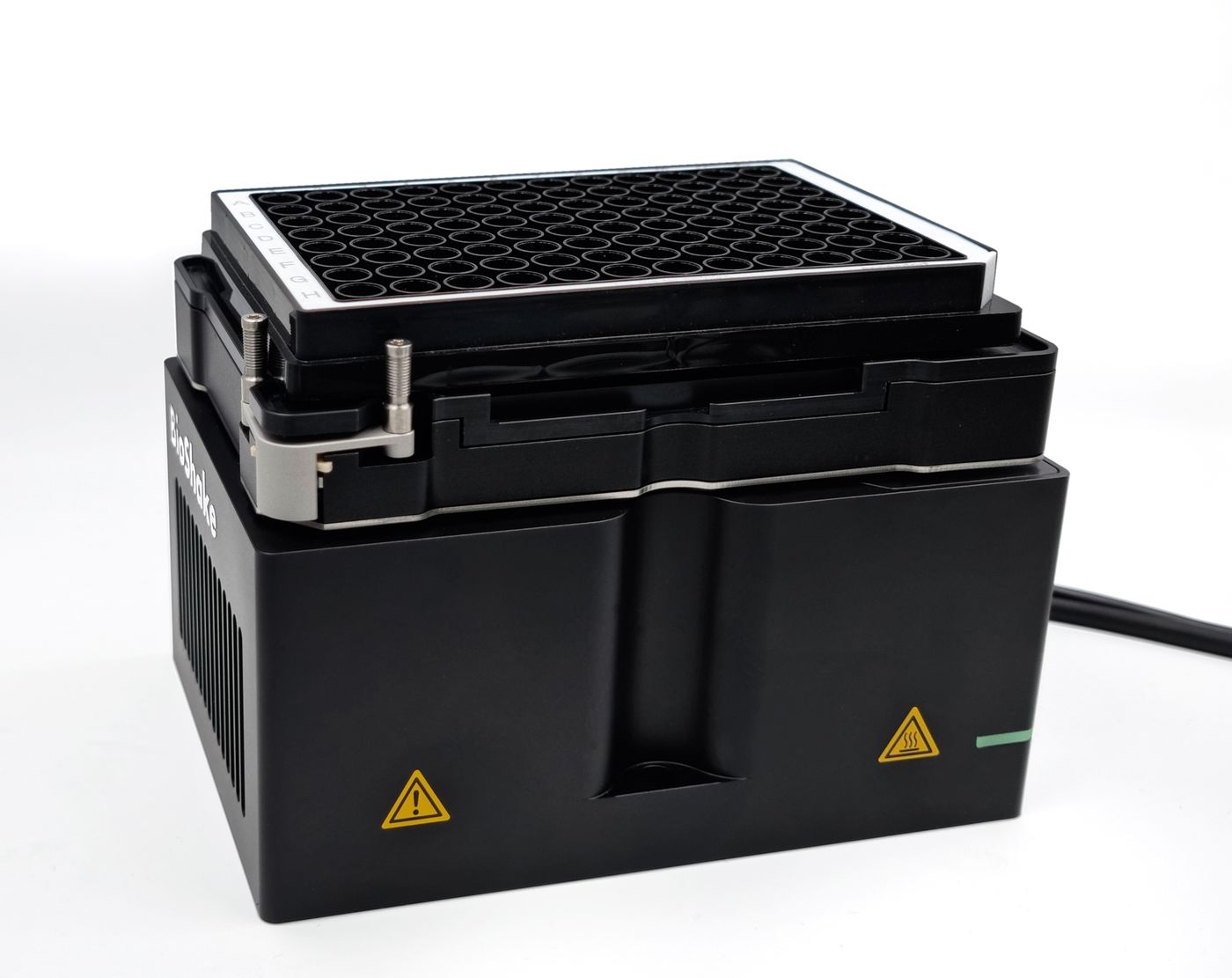

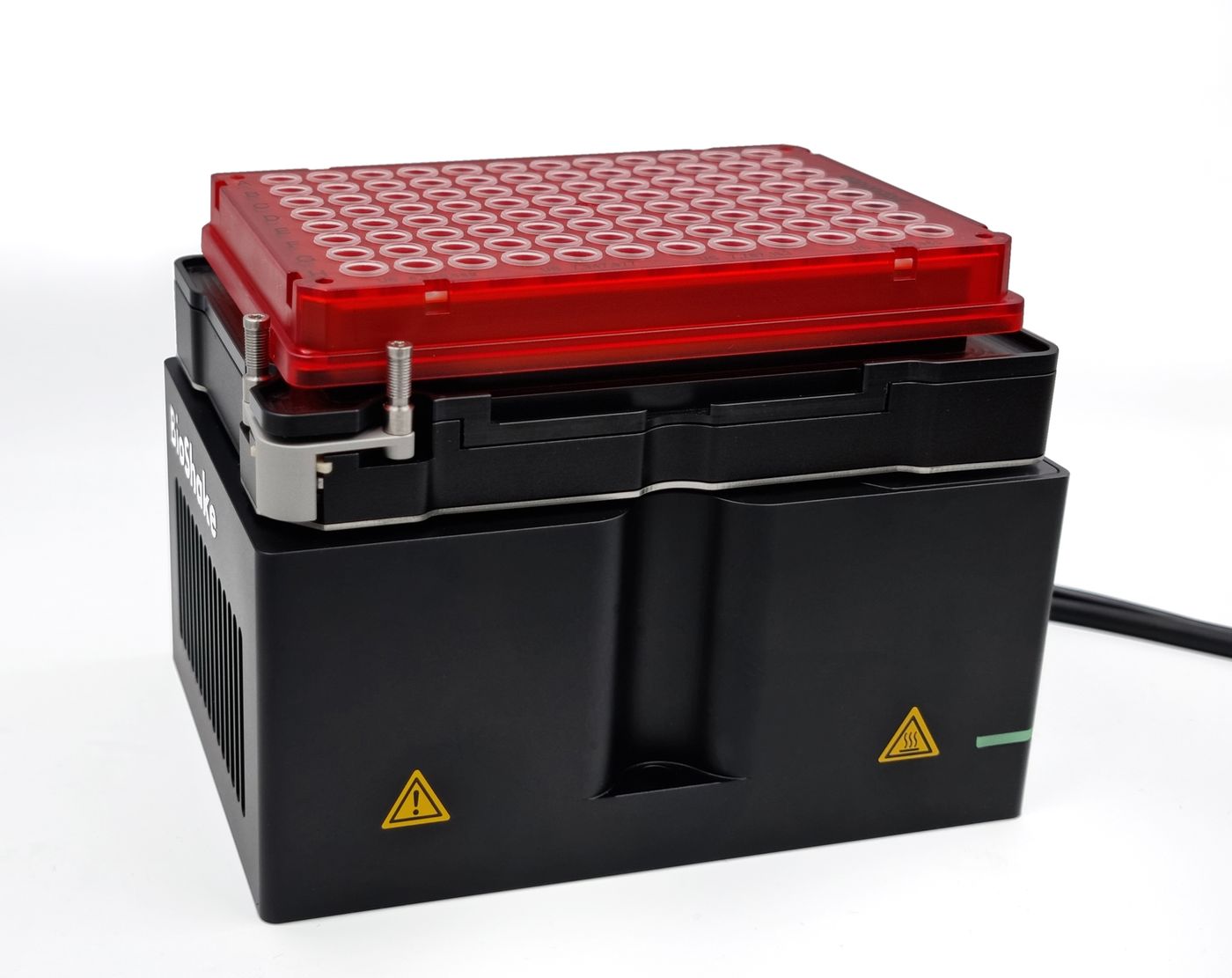

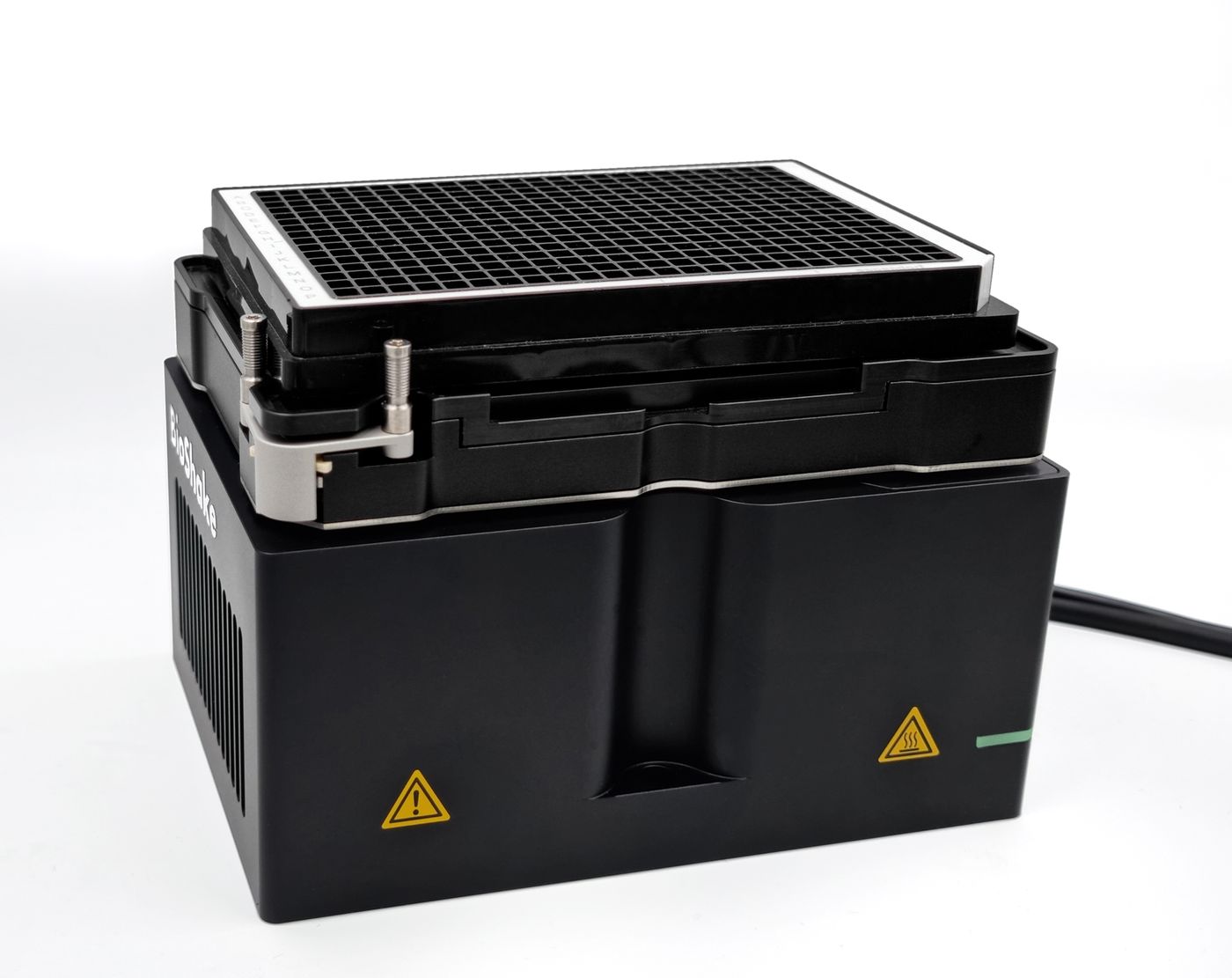

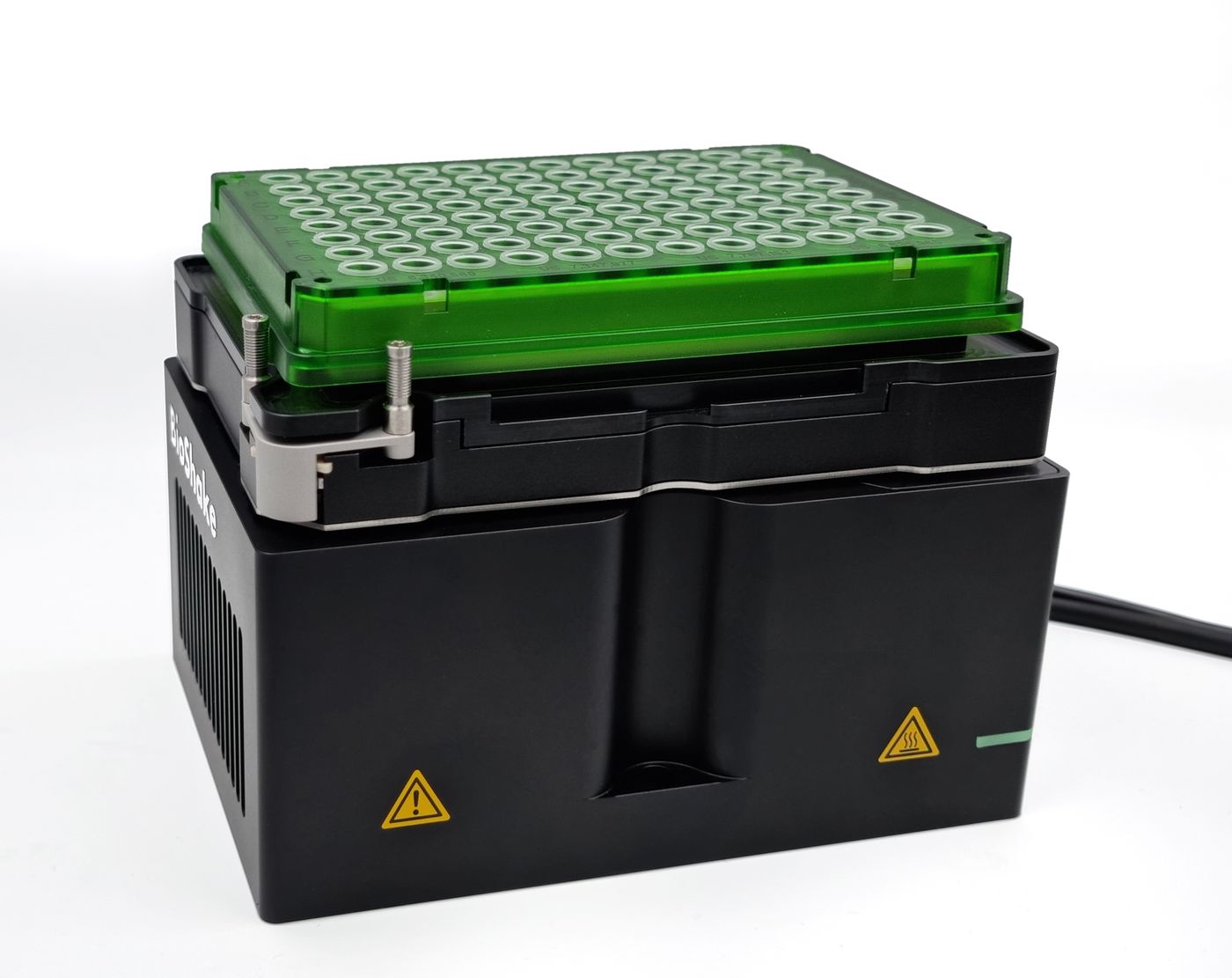

专利边缘锁定机制

适用于所有微孔板

许多机器人应用要求移液器吸头和机器人夹持器相对于微孔板具有精确的尺寸间距。边缘锁定机制 (ELM) 是自动平台上微孔板可重复且准确定位的完整解决方案。它由 2x2 不锈钢销和 2 点机电机制组成，可将微孔板安全地锁定在模块的中心。

这种专利锁定机制可快速安全地锁定微孔板，即使在最高混合频率下也是如此。可以轻松安全地在日常快速混合过程中频繁更换微孔板。

为了夹紧微孔板，ELM 会自动打开夹钳。这种“通用”设计非常适合所有类型的 SBS 格式 127.7 x 85.5 毫米的板：从低调到深孔；从 96 孔到 1536 孔。当“锁定”到位时，微孔板的误差仅为 +/- 0.1 毫米，使苛刻的操作变得轻而易举。

LED 指示灯

简单的状态监控

所有 BioShake 设备均具有先进的内部算法和传感器，用于监控操作参数和错误检测。任何错误都通过 RS232 通信接口发送。这些更容易检测和定位。

所有 BioShake 自动化设备均在前面配备一个集成 LED 指示灯，以改善安装期间的功能测试并直观显示运行状态。指示灯可快速进行功能测试和错误控制。绿色或红色状态亮起或禁用。如果发生故障，应通过 RS232 命令读出错误列表，以帮助更准确地检测错误。

零位

锁定和传感器控制的零位定位

在可时间调节的停止操作中，定义的零位会自动延伸和锁定，精度为 0.1 毫米。

集成传感器可监控该零位及其精度。此功能可确保并简化装载和移除过程，并实现精确移液。

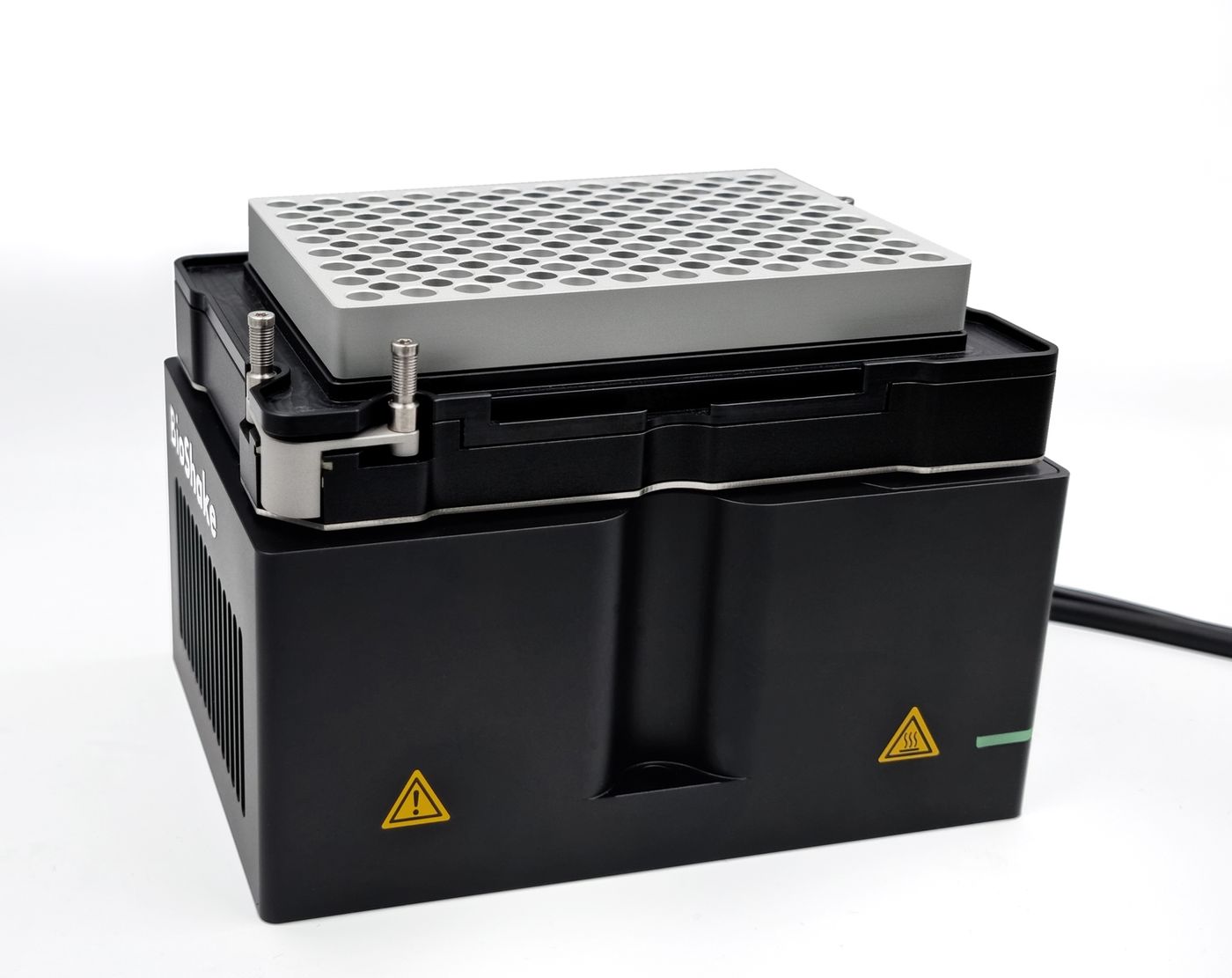

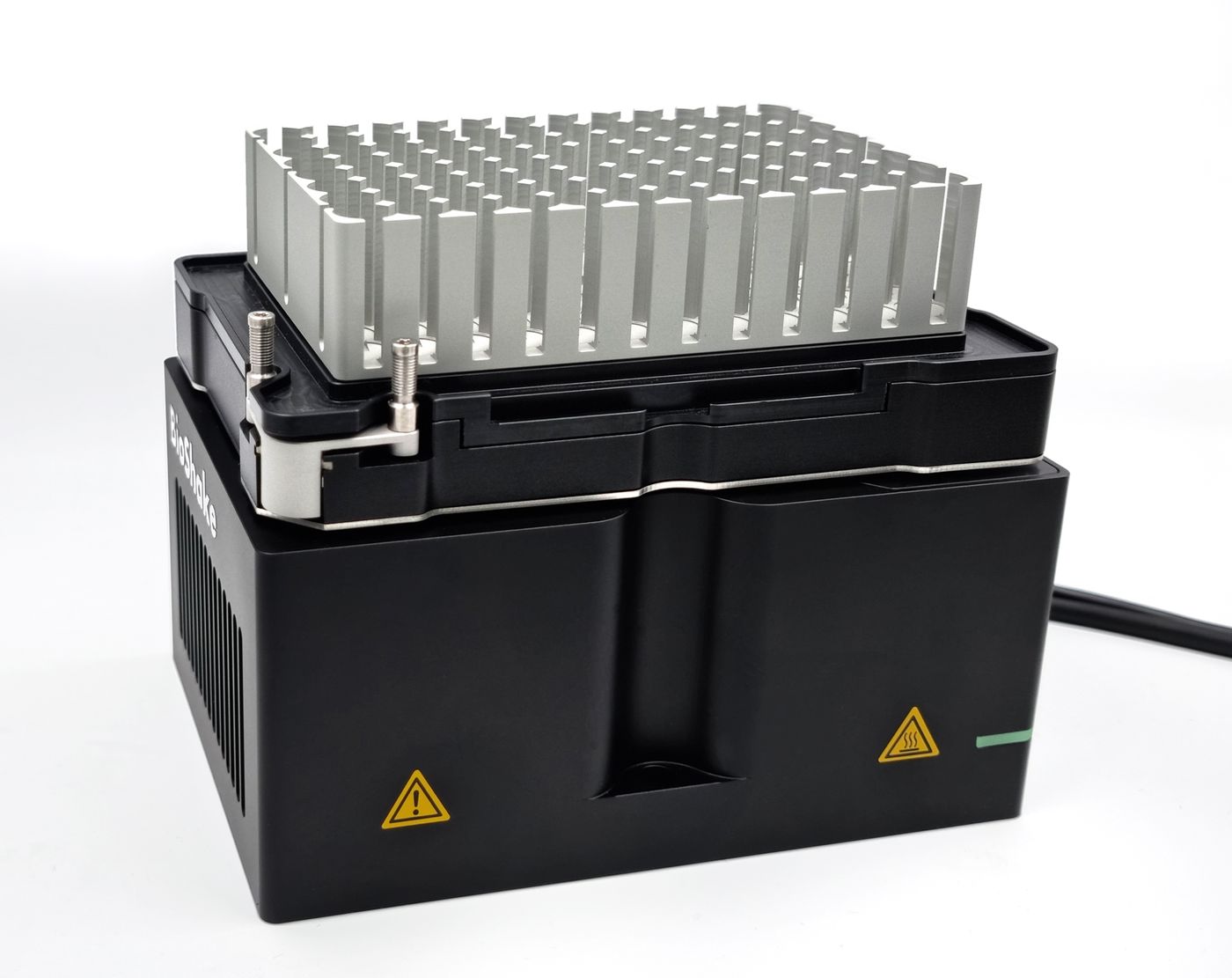

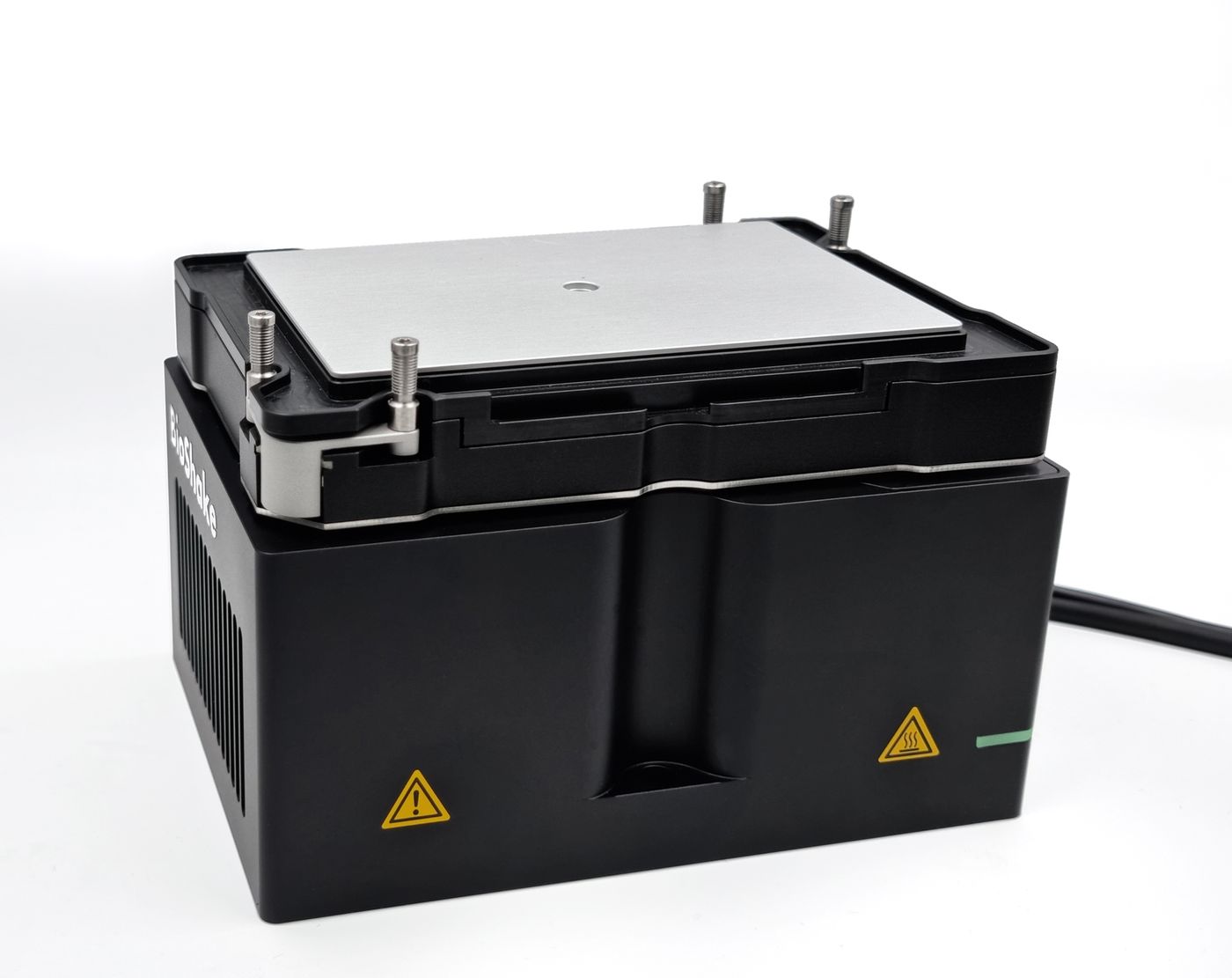

可更换的热适配器

适用于多种应用

BioShake Q1 配备多种标准化和专用的热适配器板。适配器的更换非常简单。

完美形状的适配器可完美适配标准管、裂解管、微孔板、玻璃瓶和其他样品容器。出色的温度均匀性和同质性可确保所有样品获得可靠的结果。

舒适

简单、直观地集成到机器人和编程中

BioShake 通过 RS232 或 USB 用户界面操作。开机后将开始自动初始化。

简单的命令集让您可以轻松控制硬件和传感器。工艺参数不断管理和读取。关闭后，振动板的自设定零位使耗时的电气跟踪变得不必要。此功能即使在无人监控的连续操作中也能确保最大的操作安全性。

QINSTRUMENTS 为所有 BioShake 装置提供经认可的 SILA® 驱动程序。

独特设计与高端技术相结合

一流的成品铝制外壳

独特、高效的设计和最紧凑的外壳造就了美观、轮廓分明的实验室设备。因此，一流的铝制外壳赋予了 BioShake Q1 基本功能。它提供了高安全性和设备稳定性，并确保了较长的使用寿命。

用户的安全和易用性是首要考虑的。

建议搅拌速度

用户应始终根据每个孔的填充量、尺寸和填充量调整最佳混合频率。

这样，就可以在最短的处理时间内获得具有高重复性的最佳结果。

微孔板

建议搅拌速度

* 96 - 384 孔板的数值指的是稀释流体和 2.0 毫米的混合轨道。
** 1536 孔板的数值指的是 1.2 毫米的混合轨道。

填充量（%）	96 孔板*	384 孔板*	384 孔板*	1536 孔板**

10%	1800 - 2200 转/分	2200 - 2600 转/分	2800 – 3000 转/分	4000 – 5000 转/分
25%	1600 – 2000 转/分	2000 – 2400 转/分	2400 – 3000 转/分	3500 - 4500 转/分
50%	1400 - 1800 转/分	1800 - 2200 转/分	2200 - 2600 转/分	2800 - 3500 转/分
75%	1200 - 1600 转/分	1600 – 2000 转/分	2000 – 2400 转/分	2500 – 3000 转/分

试管

建议搅拌速度

所有值指的是稀释流体和 2.0 毫米的混合轨道。

填充量（%）	0.2 毫升试管	0.5 毫升试管	1.5 毫升试管	2.0 毫升试管

10-50%	1400 - 1800 转/分	1200 - 1600 转/分	1000 – 1300 转/分	1000 – 1300 转/分
50-75%	1200 - 1500 转/分	1100 - 1300 转/分	1000 — 1200 转/分	900 - 1200 转/分
75-90%	1000 – 1300 转/分	1000 — 1200 转/分	900 - 1100 转/分	900 - 1100 转/分

玻璃瓶

建议搅拌速度

所有值指的是稀释流体和 2.0 毫米的混合轨道。

填充量（%）	0.5 毫升小瓶	2.0 毫升小瓶	4.0 毫升小瓶	6.0 毫升小瓶

10-50%	1400 - 1800 转/分	1200 - 1600 转/分	1000 – 1300 转/分	1000 – 1300 转/分
50-75%	1200 - 1500 转/分	1100 - 1300 转/分	1000 — 1200 转/分	900 - 1200 转/分
75-90%	1000 – 1300 转/分	1000 — 1200 转/分	900 - 1100 转/分	900 - 1100 转/分

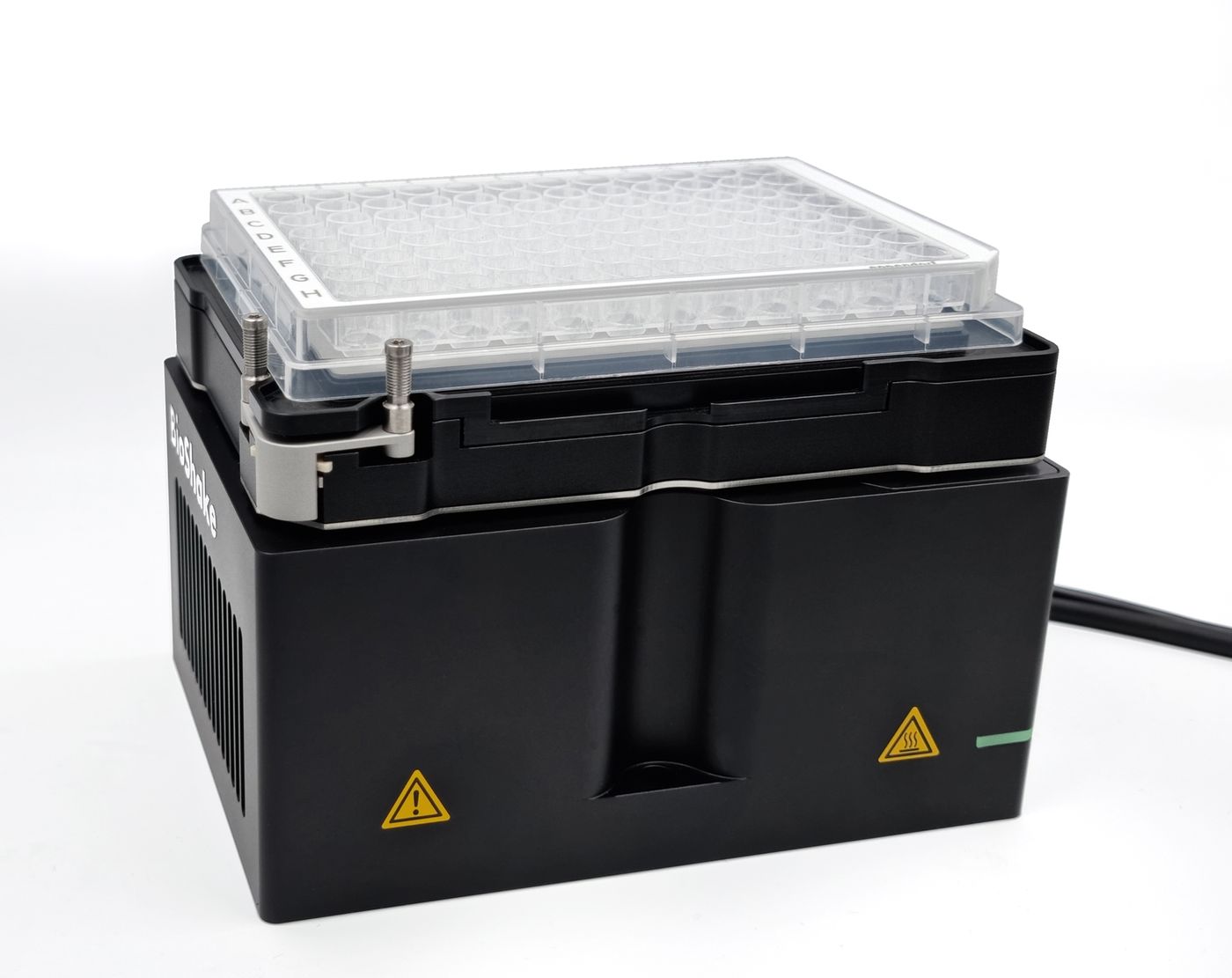

适用于微孔板

微孔板	所有微孔板均符合 SBS 格式，包括 48 孔、96 孔至 384 孔微孔板、深孔板、PCR 板（例如 Eppendorf ®、 Brandt ®、 Nunc ®、 Greiner Bio-One ®）
支持的微孔板法兰高度	2.5 毫米、4.0 毫米和 6.1 毫米
振荡
振荡频率	200 至 3,000 rpm （允许的最大混合速度取决于负载的值和类型。我们建议使用微量滴定板和水来测试您想要使用的混合速度，以检查液体是否会溢出并确保正确夹紧。）
振荡轨道	恒定直径 2.0 毫米（其他轨道直径 1.2/3.0 毫米可根据要求提供）
速度设定分辨率	1 rpm（线性增量）
振荡调节精度	± 25 转/分
零位	锁定零位，1-4秒内可调，精度±0.1毫米
零位精度	± 0.1 毫米
温度
温度范围	可调节范围为 -20°C 至 99.9°C 室温下最高可达 24 开尔文，取决于热适配器典型范围 +4°C 至 99.9°C （条件：RT = 21°C，适配器：2016-1041，96 孔 PCR，适配器温度）
温度设定	0.1°C 增量
温度传感器分辨率	0.008℃
温度传感器精度	-10°C 至 +85°C 之间为 ± 0.2°C（最大值） -20°C 至 +100°C 之间为 ± 0.25°C（最大值）
温度均匀性	4°C 时 ± 1.0 K 15°C 时 ± 0.5 K 40°C 时 ± 0.5 K 90°C 时 ± 1.0 K （条件：RT = 21°C，适配器：2016-1041，96 孔 PCR，适配器温度）
高于室温的冷却/加热速度	约 16 K/分钟加热 → 5.0 分钟从 25°C 至 95°C 约 12 K/分钟冷却 → 6.5 分钟从 95°C 至 25°C （条件：RT = 21°C，适配器：2016-1041，96 孔 PCR，适配器温度）
低于室温的冷却/加热速度	约 12 K/分钟加热 → 2.2 分钟从 4°C 升至 25°C 约 3 K/分钟冷却 → 7.0 分钟从 25°C 降至 4°C （条件：RT = 21°C，适配器：2016-1041，96 孔 PCR，适配器温度）
板锁定 ELM
ELM 开放模式	板锁定打开，准备用机器人夹持器自由处理
ELM 闭式模型	板锁定关闭，强力对角居中固定，锁定位置精度±0.1 mm
ELM 定位精度	± 0.1 毫米
设备控制
电子控制板	完全容纳在最小的外壳中无需外部控制器或组件
控制器	微控制器（32 位 ARM Cortex M4 处理器）
运行控制	远程控制
用户界面	EIA-232 / RS-232 接口 (2m 电缆，带 RS-232 插入式接头) USB 通过 DIGITUS DA-70156 USB 串行适配器 USB 通过 MOXA USB 转串行集线器
状态和警报	角落区域的 LED 绿色 = 正常 \| 红色 = 警报 \| 蓝色 = 启动中 \| 黄色 = 无通信
电气
工作电压	24 VDC 输入。最大电流：4.5 A。有效功率： 85 瓦。最大功率：108 瓦
外部电源	外部电源装置（经 CE/UL/CSA 认证，85-264 VAC，47-63 Hz，120W，IEC/EN60320-1 C14）只能使用附带的电源或符合给定规格的电源。
电源线	仅使用随附电源线的设备。如果使用其他电源线，请确保电线直径适合电源。
24 V DC 连接	预接线电缆，长度 2 米，圆柱形连接器 ID 2.5 x OD 5.5 毫米
RS-232 接口	预接线电缆，长度 2 米，带 RS-232 插入式连接器
特性
外壳材料	阳极氧化铝，黑色
环境操作范围	+15°C 至 32°C 10-80 % 最大相对湿度（无冷凝） 0-2000 米海拔冷凝水会妨碍振动装置正常运行，并可能损坏 BioShake Q1。应每天或更频繁地清除冷凝水，例如在冷却循环之间进行加热循环。
防护等级	IP20 可防御厚度达 12 毫米的固体物体不防水
尺寸（宽 x 深 x 高）	142 x 99 x 97.7 毫米 → 5.59 x 3.897 x 3.846 英寸（ELM 引脚顶部边缘）
重量	净重 1.65 千克（3.637 磅）

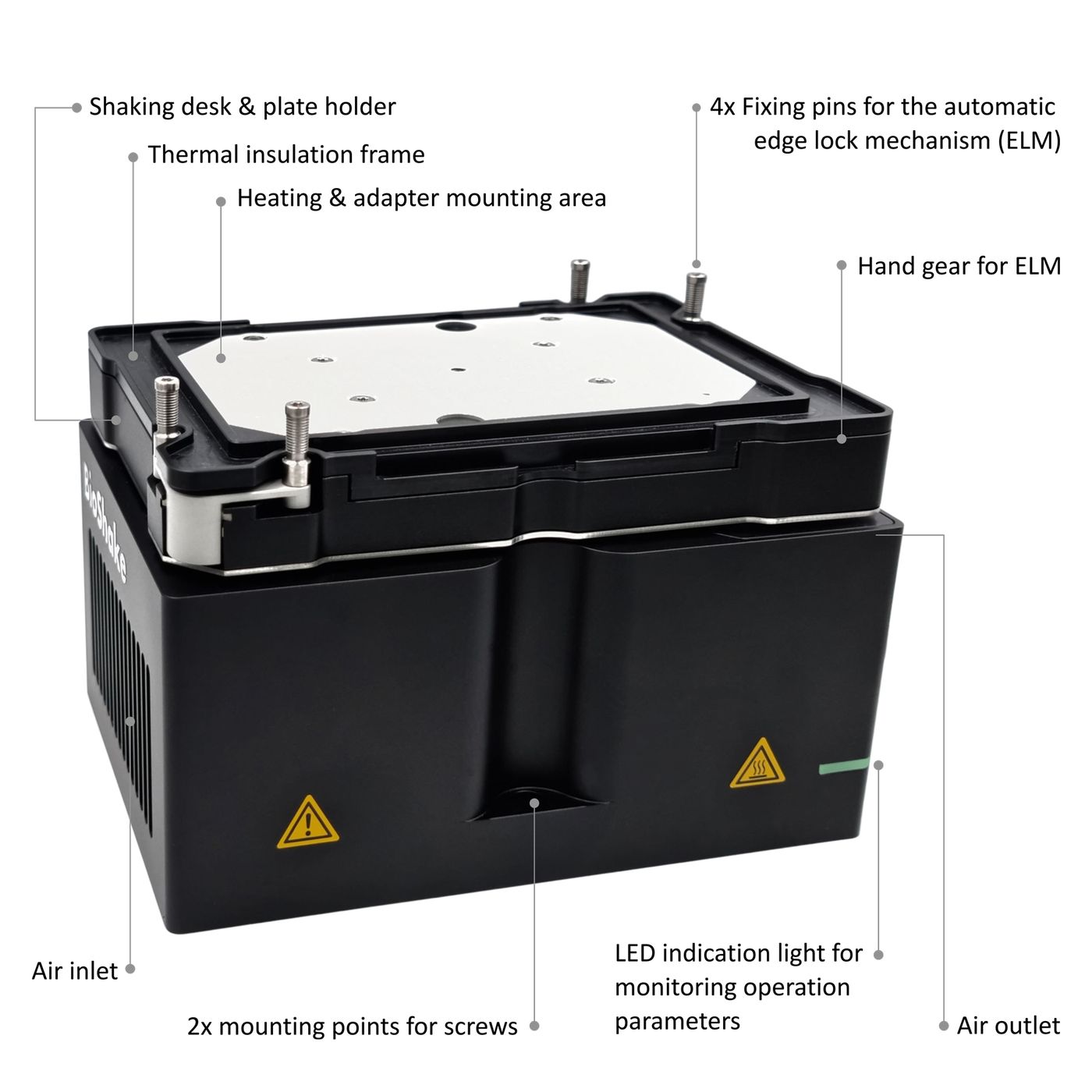

细节

尺寸

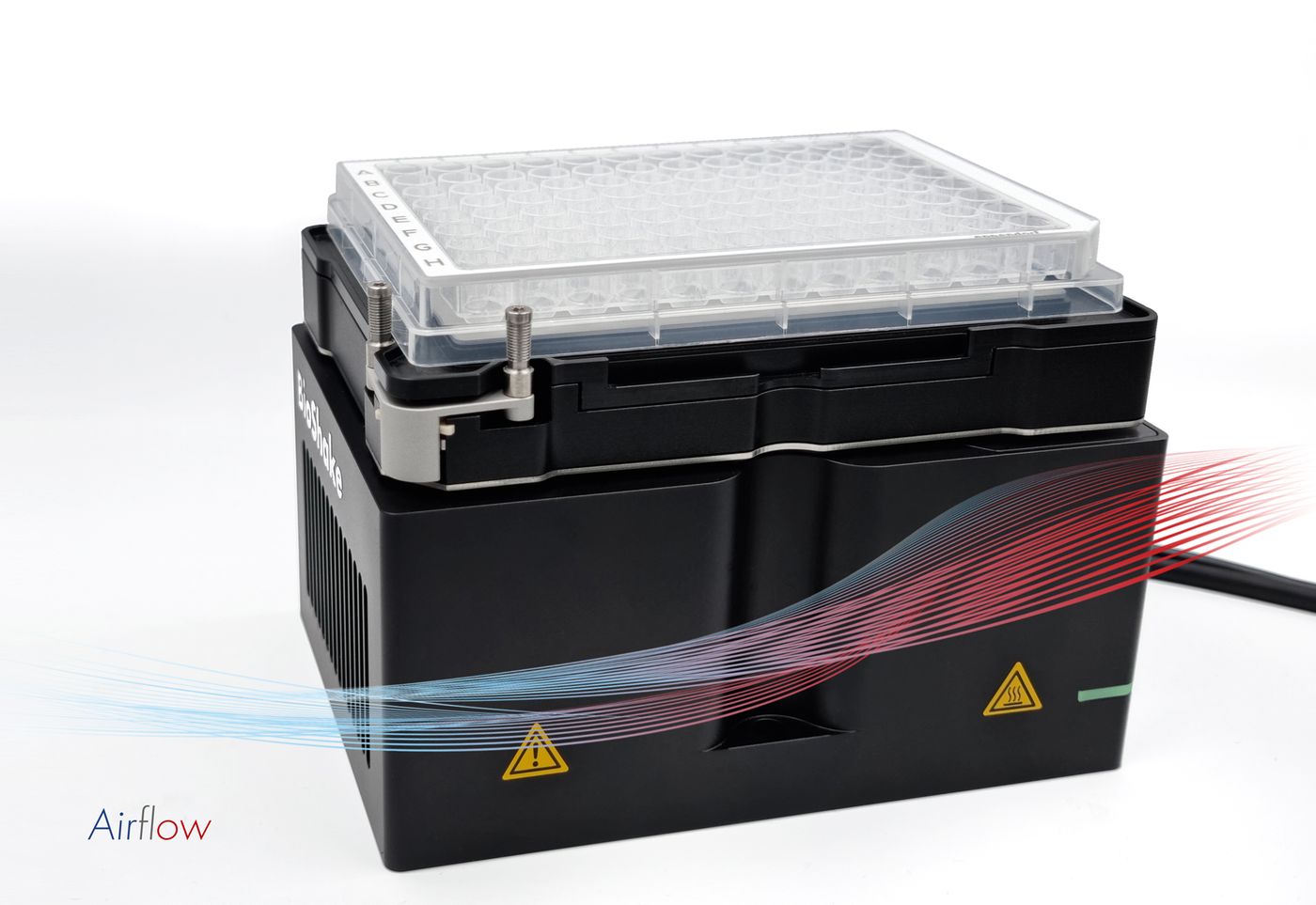

空气流动

BioShake Q1、加热器-冷却器摇床、气流

产品传单/目录

技术数据表

技术数据表 2016-0600 | BioShake Q1 | TDS | 技术数据表点击下载

手册

测试软件

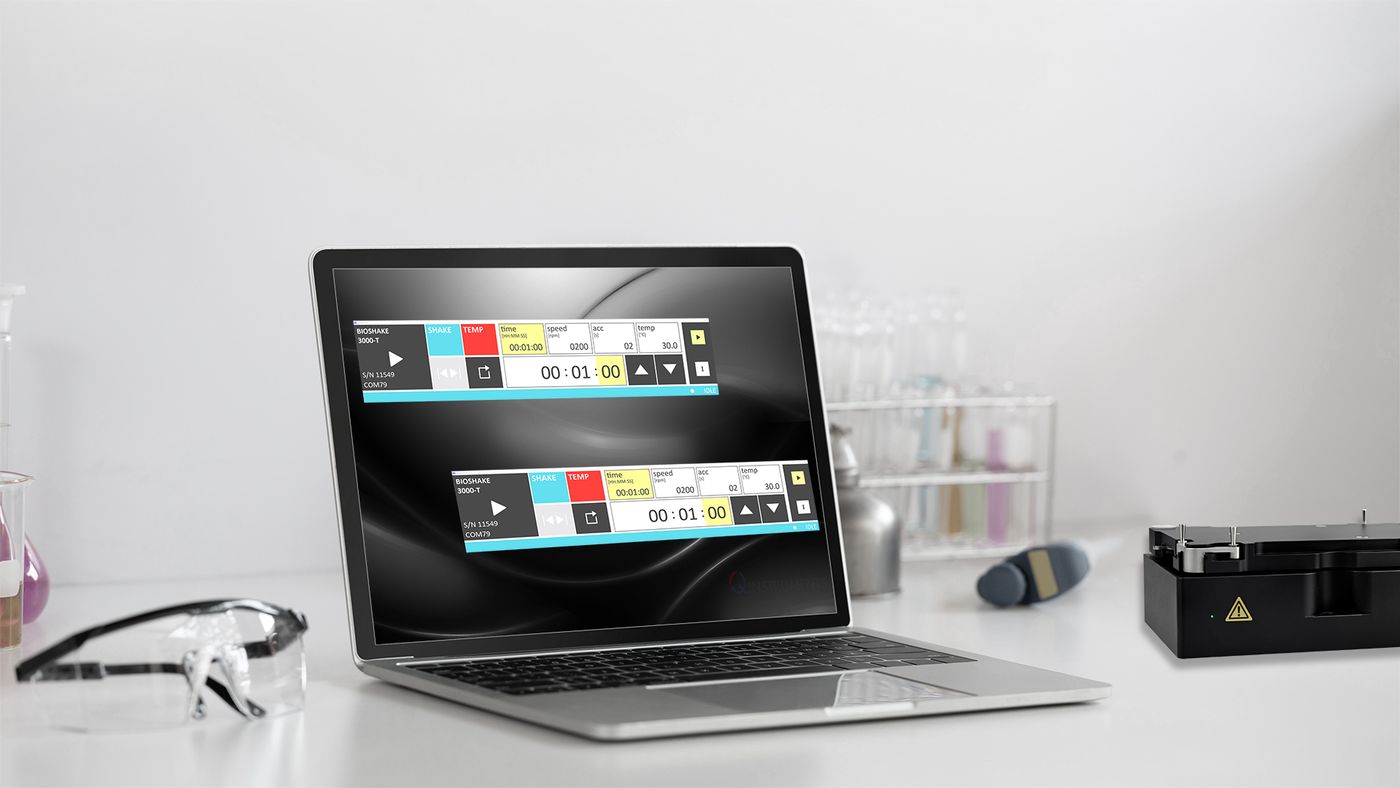

QCOM 3是一款带有图形用户界面 (GUI) 的小型测试软件，用于控制 QInstruments 的实验室自动化仪器，例如。 BioShake、冷板、热板。 QCOM 3 的主要目的是轻松访问设备以执行初始测试。

符合 SILA 2 的驱动程序

适用于所有 BioShake 装置的 SILA® 驱动程序 1 SILA 下载包点击下载
