TiltStation - 左右摇晃倾斜站-Flow Robotics

铝倾斜角度 8° 定义倾斜位置零位 2 个可靠的固定倾斜位置可编程

主要优点

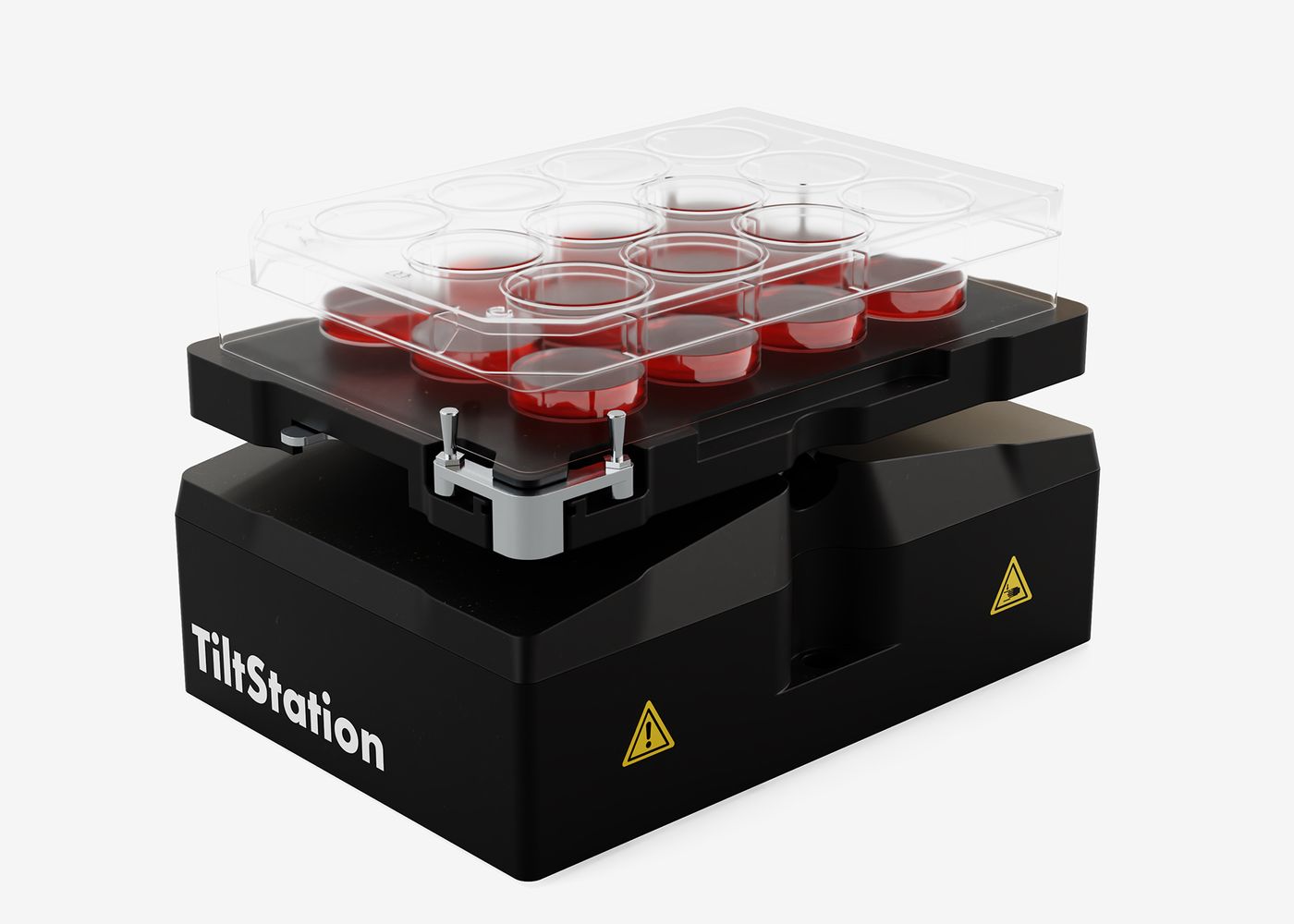

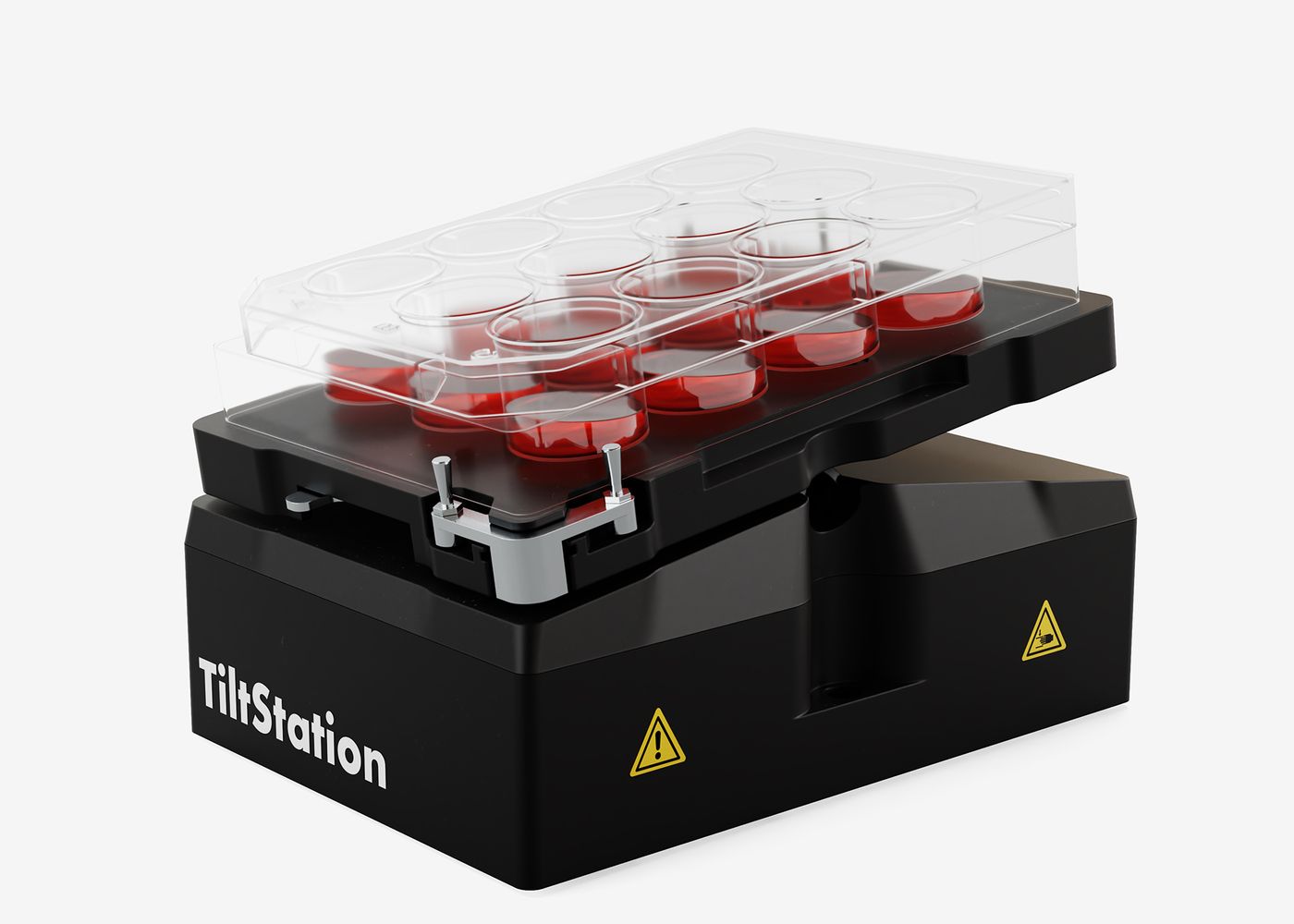

QINSTRUMENTS 推出了 TiltStation，这是一款独特且必不可少的实验室自动化设备，适用于液体处理器，可实现细胞培养应用的自动化。它允许您创建细胞维护工作站。实现无人值守自动化，消除繁琐的任务，摆脱容易出错的手动工作，重新获得您最宝贵的资产：时间。

TiltStation 模块仅比标准微孔板稍大一些。

所有部件均在设备内部；无需外部组件。

小巧。轻便。高效。安静。

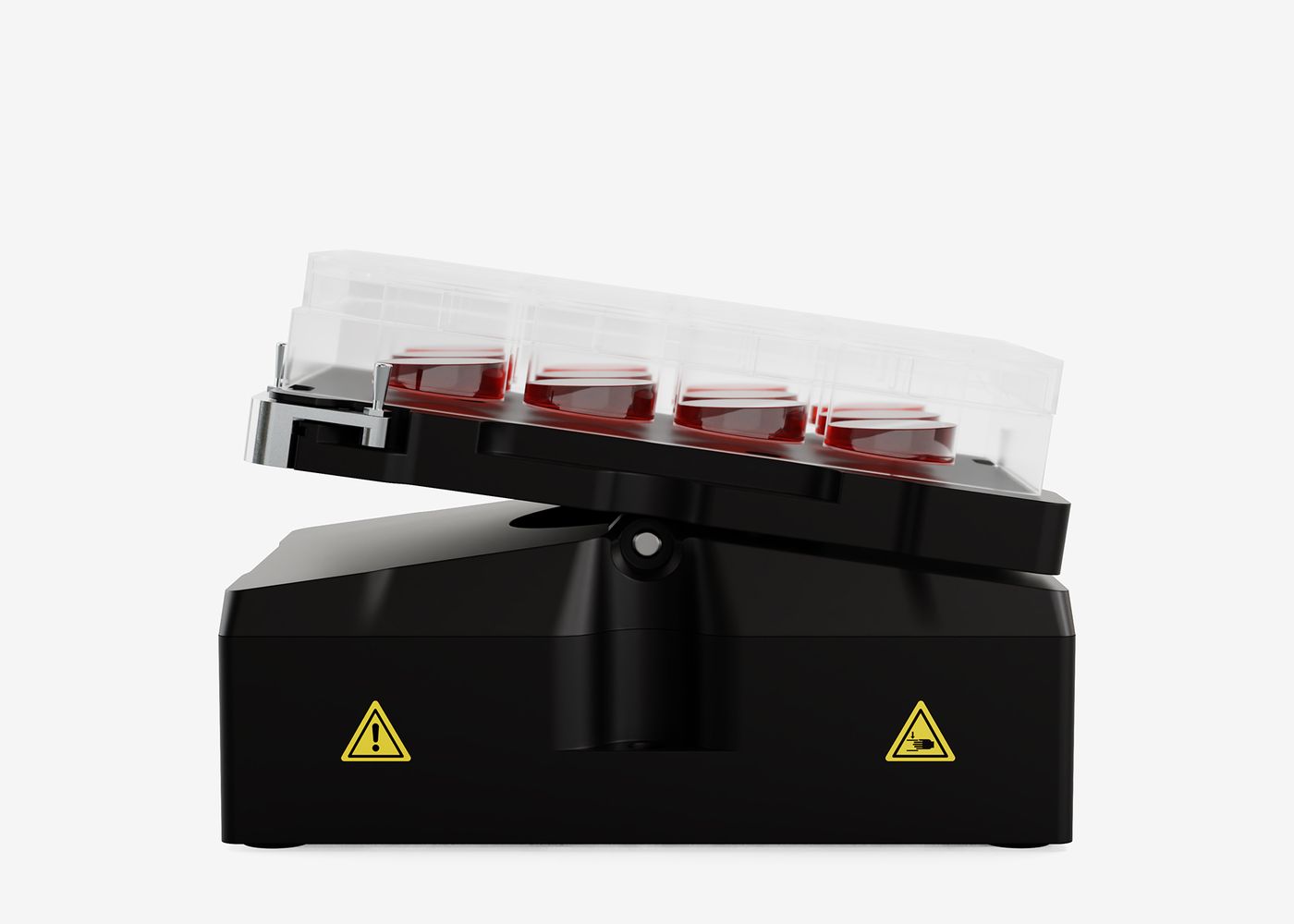

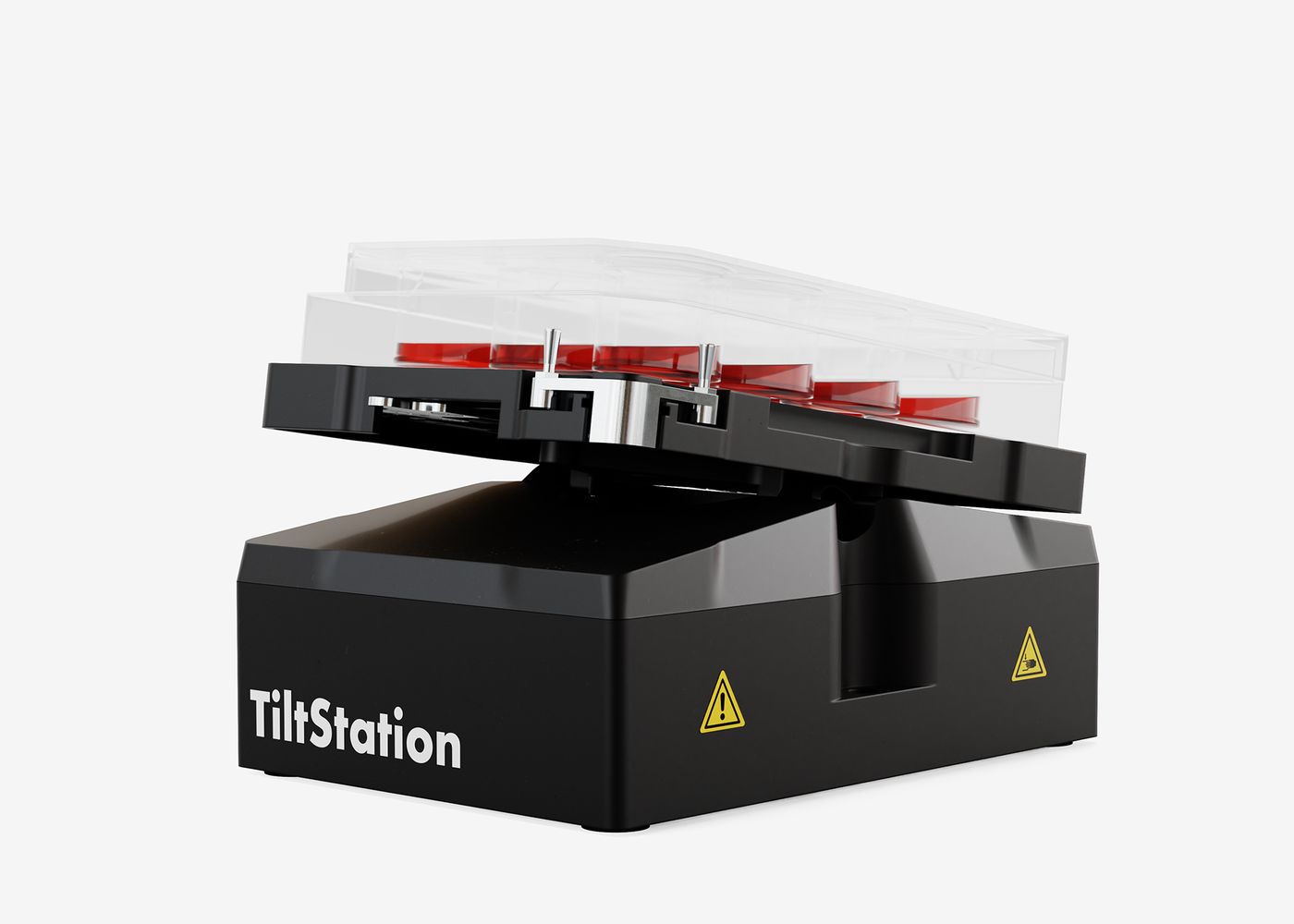

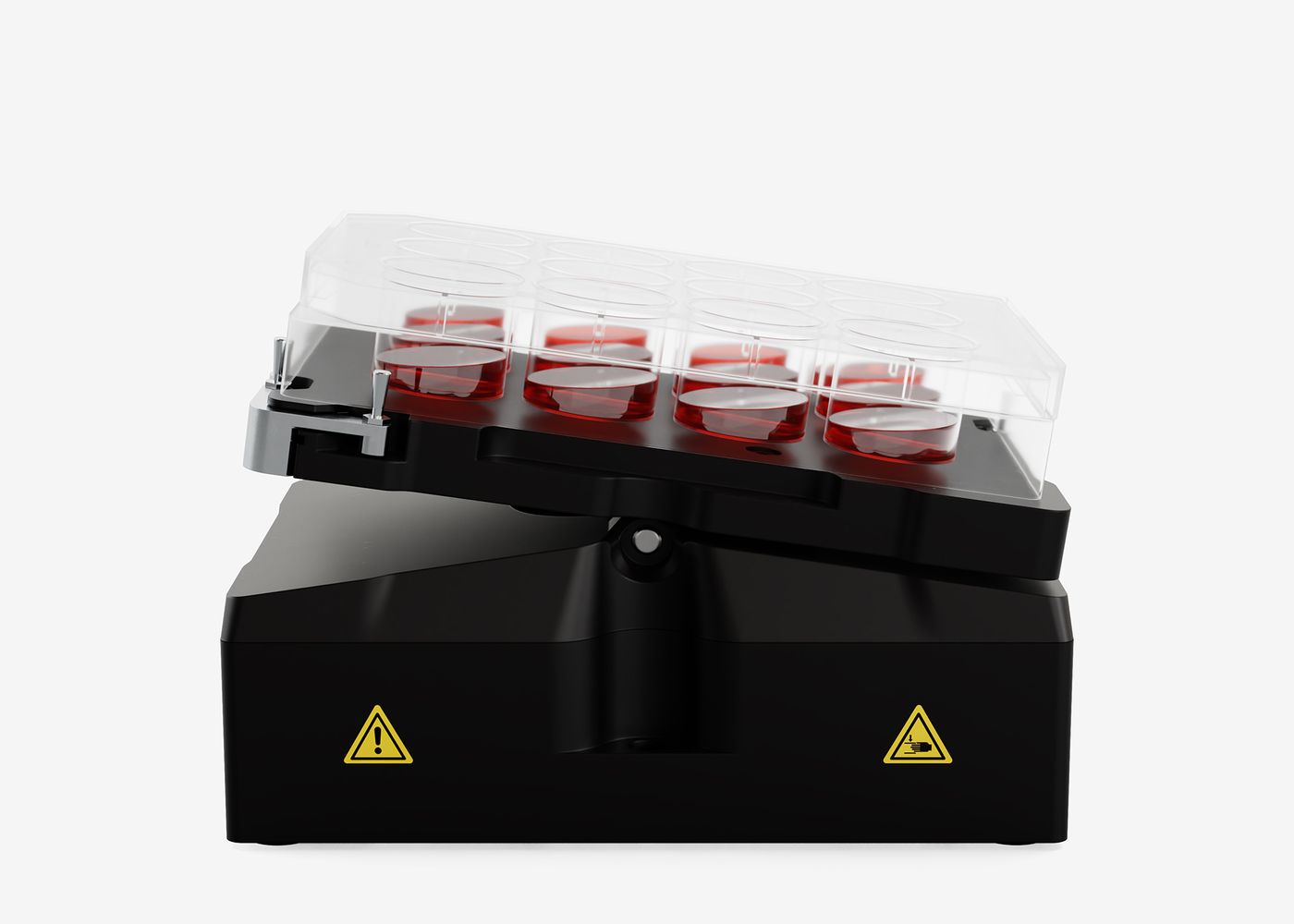

明确的倾斜位置和跷跷板运动
倾斜角度 8°
零位确保板材可靠传输
2 个可靠的固定倾斜位置，用于介质交换
ELM 机制确保板材的安全定位
连续倾斜运动，速度可调
可编程时间和循环计数器
与 BioShake® 占用空间相同，易于集成
安装简便，启动简单
多年免维护
2 年全保修

先进技术

节省时间。

将倾斜操作与孵育阶段相结合，减少了反应过程时间和操作员的工作量，许多程序的效率得到提高，从而提高了吞吐量。

一流的铝制外壳为TiltStation提供了基本功能。它提供了高安全性和设备稳定性，并确保了较长的使用寿命。

我们的解决方案带来的好处

您可以自动化以下应用程序：

用胶原蛋白等预涂覆细胞培养板
培养基交换、细胞喂养
为细胞提供营养、氧气并清除废物
防止积聚并允许细胞在培养中均匀分布
传代，基于胰蛋白酶的应用步骤
细胞的收获和传代培养

您是否厌倦了手动交换媒体？

采用强大的直流电机技术

您是否发现自己为了完成细胞生长任务而加班或周末加班？您是否因绩效变化导致结果差异而感到沮丧？如果是这样，我们为您提供解决方案！

TiltStation 是精确设置和保持倾斜运动的理想设备。该模块仅比标准微孔板稍大。TiltStation 可在 -8° 至 +8°C 之间完全调节，并且远远超出大多数其他品牌的倾斜精度，可确保所有微孔板和细胞板实现出色的运动控制

所有部件均在内部，只需要一台 PC 进行控制。

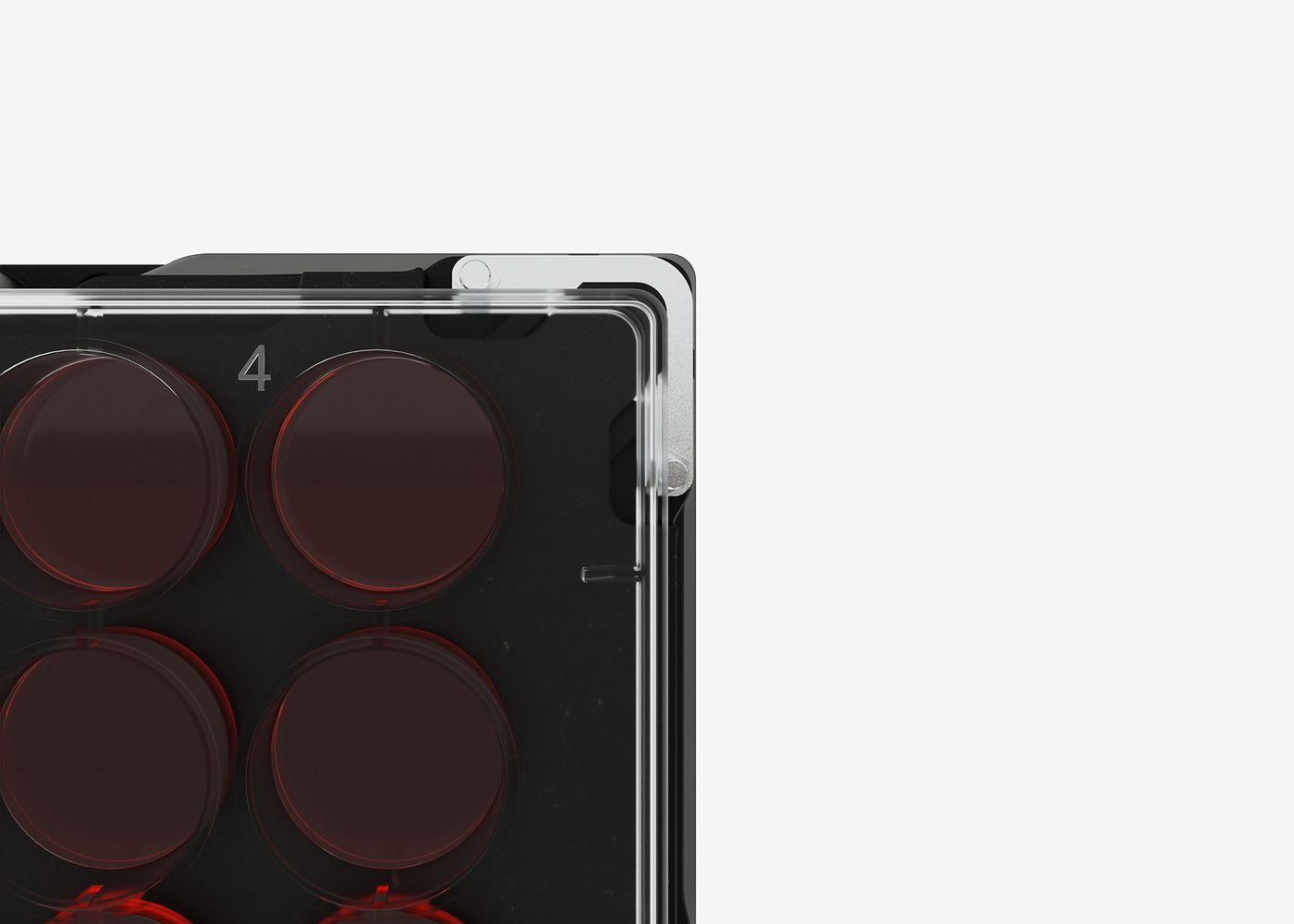

专利边缘锁定机制

适用于所有微孔板

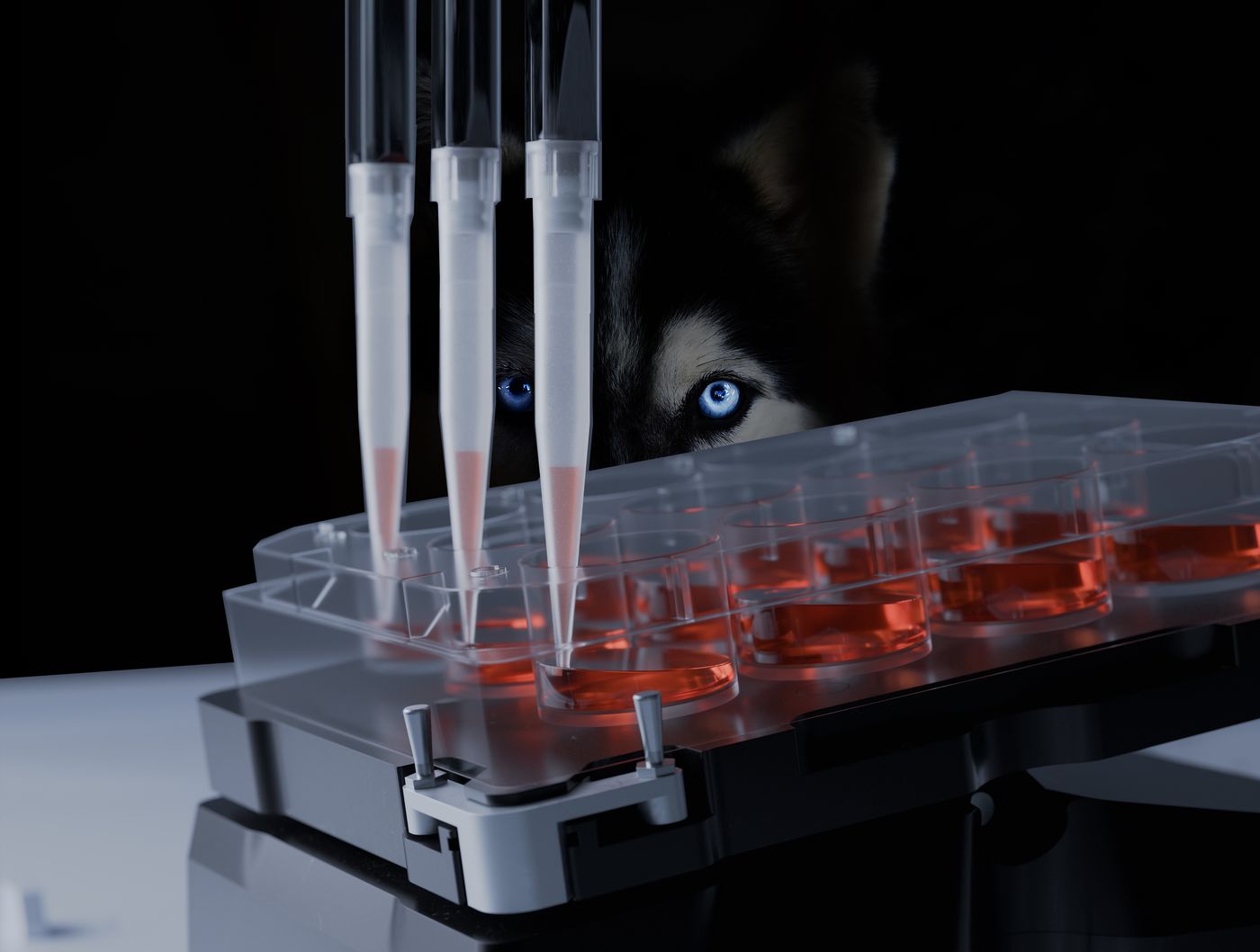

许多机器人应用要求移液器吸头和机器人夹持器相对于微孔板具有精确的尺寸间距。边缘锁定机制 (ELM) 是自动平台上微孔板可重复且准确定位的完整解决方案。它由 2x2 不锈钢销和 2 点机电机制组成，可将微孔板安全地锁定在模块的中心。

这种专利锁定机制即使在最高移动频率下也能快速安全地锁定微孔板。可以轻松安全地在日常移动过程中频繁更换微孔板。

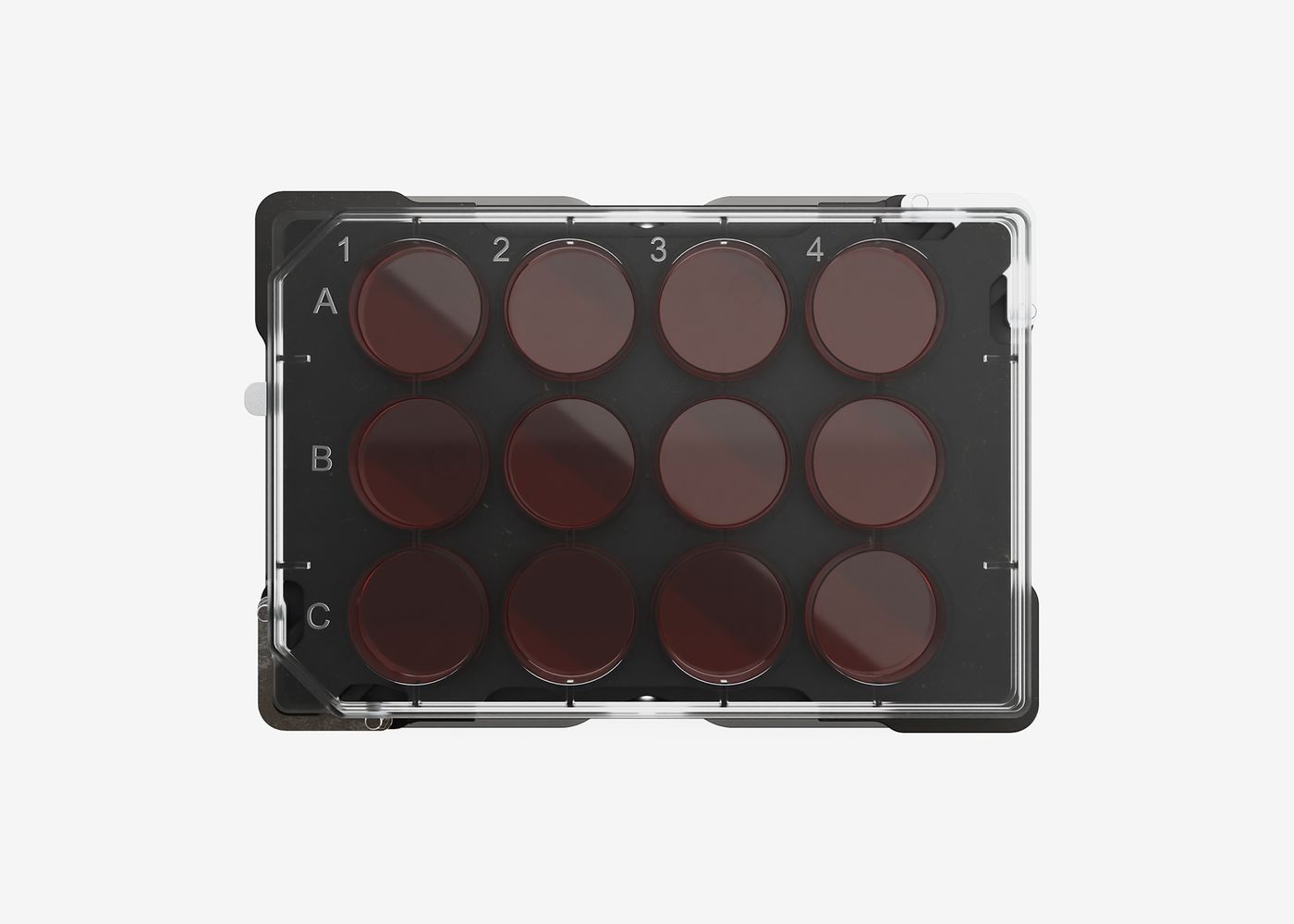

为了夹紧微孔板，ELM 会自动打开夹钳。这种“通用”设计非常适合所有类型的 SBS 格式 127.7 x 85.5 毫米的板：从低调到深孔；从 96 孔到 1536 孔。当“锁定”到位时，微孔板的误差仅为 +/- 0.1 毫米，使苛刻的操作变得轻而易举。

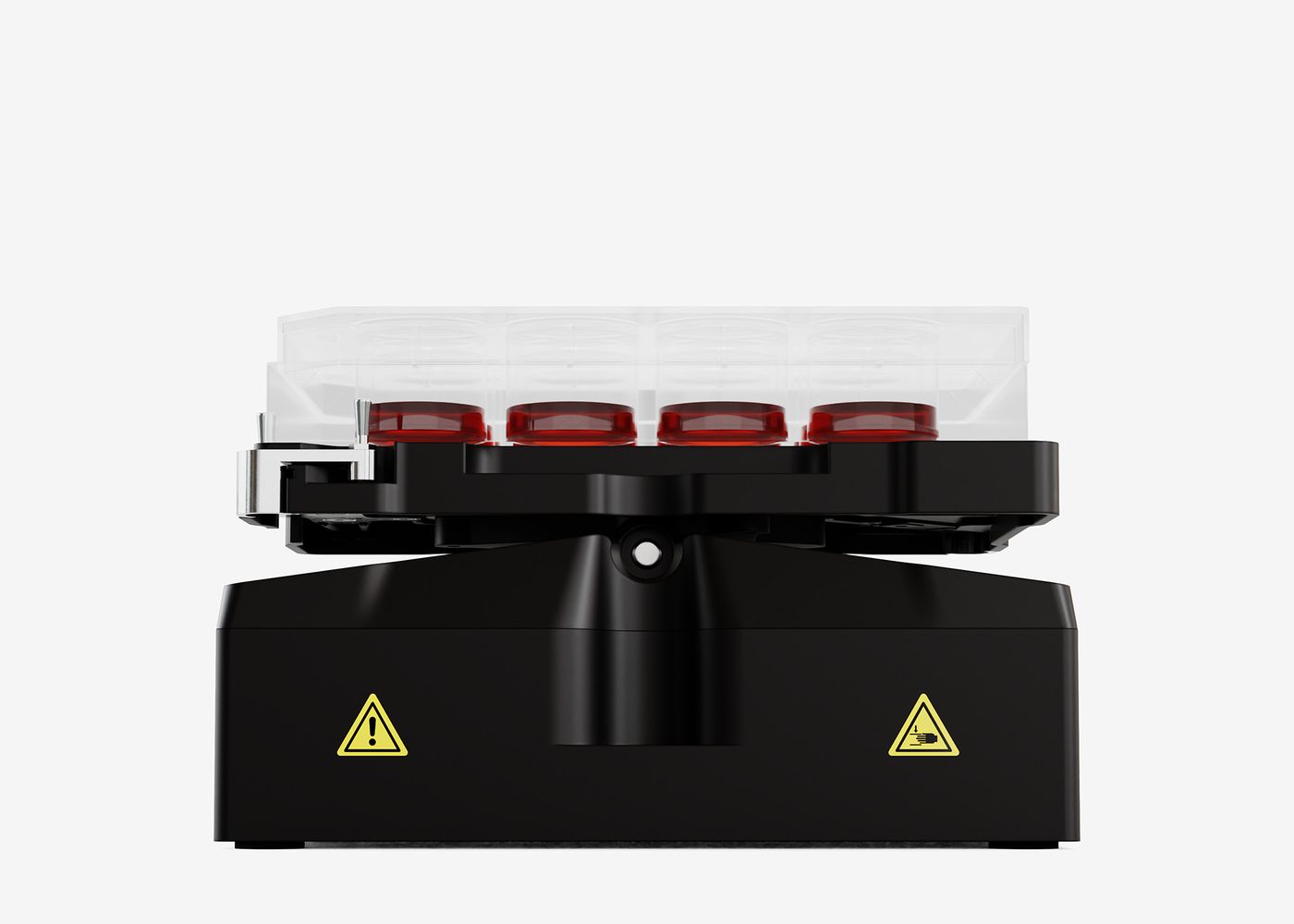

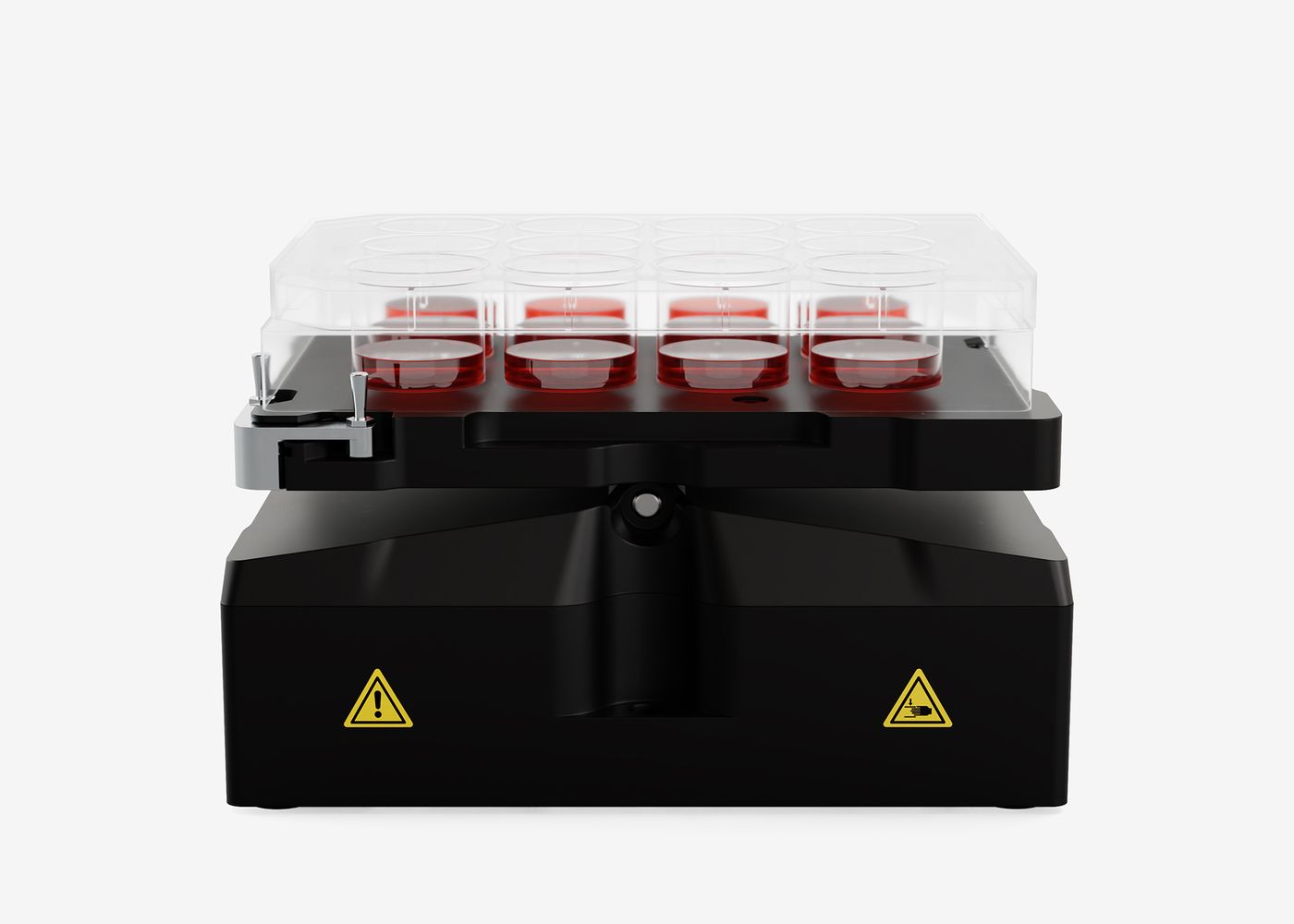

零位

锁定和传感器控制的零位定位

在可时间调节的停止操作中，定义的零位会自动延伸和锁定，精度为 0.1 毫米。

集成传感器可监控该零位及其精度。此功能可确保并简化装载和移除过程，并实现精确移液。

独特设计与高端技术相结合

一流的成品铝制外壳

独特、高效的设计和最紧凑的外壳造就了美观、轮廓分明的实验室设备。因此，一流的铝制外壳赋予了 TiltStation 基本功能。它提供了高安全性和设备稳定性，并确保了较长的使用寿命。

用户的安全和易用性是首要的。

QINSTRUMENTS 凭借其在创新自动化解决方案方面的基础，在样品制备的精密混合和温度控制方面处于领先地位。QINSTRUMENTS 的应用特定解决方案、小型仪器和 OEM 模块用于从流式细胞术和法医化学到下一代测序等各个行业。

QINSTRUMENTS 提供极其坚固且安静的轨道式振荡器、恒温振荡器、加热和冷却装置，用于实验室自动化。黑色高级系列专为要求严格的自动化流程而设计，并定义了可靠混合的全球标准。

由于电子元件已集成到智能模块中，因此无需其他外部元件。它们配备齐全，可实现免提操作，并配有全面的远程命令集，便于软件集成。

适用于微孔板

微孔板	所有微孔板均符合 SBS 格式 2、4、8、48、96 至 384 孔板
支持的微孔板法兰高度	2.5 毫米、4.0 毫米和 6.1 毫米
倾斜
描述	TiltStation 可实现连续的跷跷板（倾斜）运动，速度、时间或循环计数器可调。三个定义和锁定的位置，提供可靠的印版传输和介质交换。
倾斜频率范围	每分钟 2 至 100 次振动，增量分辨率为 1 次振动/分钟
倾斜角度	± 8°
最大载重量	500 克
加速/减速范围	1 - 30 秒，增量分辨率为 1 秒
位置	3 个锁定位置：西 \| 主 \| 东，精度为 ± 0.2°
板锁定 ELM
描述	专利边缘锁定机制 (elm)，用于在液体处理或自动化平台上重复和精确地定位微孔板。借助 elm，实验室器具既可以手动/自动轻松更换，也可以牢固地固定在对角线中心位置。
定位精度	± 0.1 毫米
设备控制
描述	远程控制 \| 所有电子设备均内置 \| 无需外部控制器
外设接口	RS-232 接口（带 RS-232 插入式连接器的 2 米电缆）可选：USB 通过 USB 串行适配器（Rec.DIGITUS DA-70156）或 USB 通过 MOXA USB 转串行集线器
地位	角落区域的 LED 绿色 = 正常 \| 红色 = 错误
电气
工作电压	24 VDC 输入。最大电流：0.4 A。最大功率：10 瓦
外部电源	输入：100 - 240 V AC \| 50 - 60 Hz 输出：24 V DC \| Imax：5.0 A \| Pmax：120 瓦外部电源装置（CE/UL/CSA 认证，85-264 V AC，47-63 Hz，IEC/EN60320-1 C14 \| 防护等级：IP20）
电源线	仅使用随附电源线的设备。如果使用其他电源线，请确保电线直径适合电源。
24 V DC 连接	预接线电缆，长度 2 米，圆柱形连接器 ID 2.5 x OD 5.5 毫米
RS-232 接口	预接线电缆，长度 2 米，带 RS-232 插入式连接器
特性
外壳材料	阳极氧化铝，黑色
环境操作范围	+15°C 至 35°C 10-80 % 最大相对湿度（无凝结）海拔 0-2000 米
防护等级	IP20 可防御厚度达 12 毫米的固体物体不防水
尺寸（宽 x 深 x 高）	142 x 99 x 83.4 毫米 → 5.59 x 3.9 x 3.28 英寸（ELM 引脚顶部边缘）
重量	1.35 千克（2.65 磅）净重
